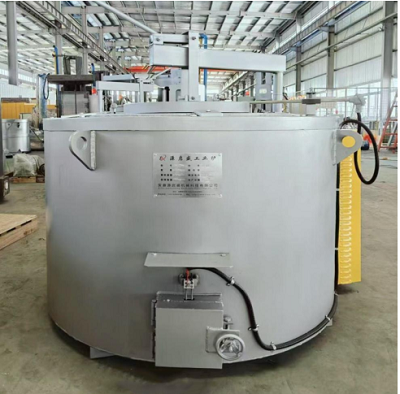

安徽源启盛200KG圆形电炉技术方案

企业名称：安徽源启盛机械科技有限公司

方案名称：安徽源启盛200KG圆形电炉技术方案

公司地址：安徽省芜湖市湾江区朝阳路8号

联系方式：胡经理15962220217

企业网址：https://industry.haoronglu.com/172.html

联系邮箱：1752119304@qq.com

应用领域：回收铝，中小批量、多品种、灵活换产的铝合金熔炼与实验室/试制用途

应用场景：中小型铸造厂、模具厂、试制车间 用于小批量铝合金件生产、样件试制、模具试模 容量200~320公斤，适合按需熔炼 精密铸造、首饰铸造、艺术品铸造 电加热温控精度高（±5℃），适合对温度敏感的工艺 铝合金牌号频繁更换的场合 倾倒炉可快速更换铝液牌号，避免交叉污染 实验室、高校、科研机构 用于铝合金熔炼实验、新材料开发

方案优势：投入成本低，回收快 电加热无烟气排放，环保性好 操作灵活，换产方便 壁温低（40~45℃），安全性高

安徽源启盛机械科技有限公司
Anhui yuanqisheng Machinery Technology Co., Ltd
电加热圆形熔解保温炉技术资料

1. 前言

本规范在与叙述电热坩埚炉之制作内容及用途。

2. 功能说明

本设备主要以熔解并保温铝合金汤液为主，方便客户熔炼及精炼。

3. 产品特性

1. 炉衬采用进口保温耐火棉或者保温砖结构，其具有保温效果好、蓄热量小、升温速度快等特点，炉壁温45℃左右；

2. 采用合资艾斯希尔温度控制仪，PID控制，炉温稳定度控制 ≤ ±5℃；

3. 配有非金属热电偶保护管，直接测量铝水温度，双重控温，有利于工艺的正确执行；

4. 采用高温合金电阻带加热，具有散热表面积大，使用寿命长等特点；

5. 操作检修方便，有效提高生产效率；

6. 设备性价比高，投入成本小，可快速回收投入成本；

7. 采用品牌控制元件，性能稳定，故障率低；

8. 配有保温盖，散热小能耗更低；

9. 控制系统采用电力调整器，输出功率可以多级别从小到大来调整，以满足不同需求的使用状况。

4. 设备参数一览表

主要技术参数：

5. 炉体结构

炉体主要由炉壳、炉体基架、外框，炉体内衬、炉盖、加热及测温系统组成。

5.1 炉壳结构部分：
炉体部分：4mm铁板
炉底部分：5mm铁板制作，10号槽钢加强

5.2 炉体内衬部分：
炉膛：（从内至外）陶瓷纤维保温板和陶瓷纤维耐火棉块制作而成
炉底部：（从上至下）
第一层，美联矿耐高温浇注料
第二层：国产优质隔热砖（莫来石材质）规格为230*115*65

5.3 炉盖：
保温板制作而成，手动开启，操作简单

6. 电器清单

7. 炉体部件颜色

6. 安全警示方面如下

6.1. 电流三相警示；

6.2. 铝液超温警示；

6.3. 炉膛超温警示；

6.4. 铝汤漏液警示。

7. 贵公司负责项目

a. 场地、基础土木工程

b. 设备现场定位安装时，所需之电，起重设备等请贵司提供。

8. 质保及售后说明

8.1 设备炉体（耗材除外）质保12个月（非人为损坏），坩埚保6个月，有质量问题按月算，正常使用寿命炉体6年以上。

8.2 铝液热电偶及保护管为耗材件。

质保期内，接到贵司维修电话后，我司承诺1小时内答复；客户如需现场维修，我司维修人员会在24小时内到达客户现场解决问题；质保期外，我司提供终身服务。（仅限国内）
