日产20吨铝屑项目技术方案
一、项目概述
1.1 项目背景
本项目拟建设一条日产20吨铝屑处理生产线，年产能约7000吨铝液。项目采用先进的侧井炉熔炼技术，专门针对铝屑、轻薄料等废铝原料进行高效、节能、低烧损的连续熔化生产。
1.2 原料与产品
| 项目 | 内容 |
|---|---|
| 原料类型 | 铝屑料、轻薄料、易拉罐破碎料、铸造铝合金废杂铝碎料 |
| 产品形式 | 圆铸锭（圆棒）、铸造铝合金锭/铝液、重熔锭、铝卷 |
| 目标产能 | 日产20吨铝液，年产约7000吨 |
二、技术方案设计
2.1 设备选型
根据项目需求，配置1台8吨侧井炉，采用机械泵+漩涡井铝液循环系统，专为废铝屑料设计。
2.2 设备主要技术参数
| 序号 | 参数项 | 技术指标 |
|---|---|---|
| 1 | 炉子容量 | 8吨（液态铝） |
| 2 | 综合熔化速度 | ≥1.5吨/小时 |
| 3 | 单位能耗 | ≤55 Nm³/吨铝 |
| 4 | 烧损率 | ≤2%（针对铝屑） |
| 5 | 燃料 | 天然气（8400 kcal/Nm³） |
| 6 | 烧嘴形式 | 蓄热式烧嘴 × 2支（单支1000kW） |
| 7 | 炉膛温度 | 最高1200℃ |
| 8 | 铝液控温范围 | 700℃～850℃ |
| 9 | 炉衬寿命 | ≥4年（易损部位除外） |
| 10 | 炉壁温度 | ≤室温+55℃ |
| 11 | 铝液循环 | 机械泵 + 漩涡井 |
| 12 | 控制系统 | 西门子S7-1200 PLC，10寸触摸屏 |
三、技术特点与优势
3.1 节能设计
采用蓄热式烧嘴，烟气余热回收，节能率提升近50%
助燃风机、排烟风机均采用变频控制，按需调节风量
炉门优化设计，减少热烟气外溢
3.2 低烧损技术
侧井结构：铝屑通过侧井加入，与循环高温铝液接触熔化，避免直接接触明火
机械泵铝液循环：保证熔池温度均匀，加速熔化，减少氧化烧损
烧损控制在2%以下，优于常规熔炼炉（约5%）
3.3 环保收尘
炉门上方设全包裹式烟气收集罩
收尘支管外置，多点收集，风量可调
炉门与收尘阀自动联动控制，节能降耗
3.4 安全保护系统
燃气压力高/低、助燃风压力低、排烟压力低等多重联锁
独立点火风机+火焰监测，熄火自动切断燃气
自动检漏、炉膛超温保护、流槽液位超高报警
液压系统设手动回倾旁路，确保故障时安全
四、设备结构组成
| 系统 | 主要构成 |
|---|---|
| 炉体钢结构 | 8mm钢板+16#型钢焊接，气密性焊接 |
| 炉门及提升 | 液压提升+液压压紧，双液压缸驱动 |
| 炉衬 | 全浇注结构，熔池工作层采用天津联矿/冠豪材料 |
| 燃烧系统 | 蓄热式烧嘴、天然气阀站、助燃/排烟风机、换向阀 |
| 铝液循环系统 | 机械泵 + 漩涡井 |
| 收尘系统 | 炉门收尘罩（提供设计）、气动蝶阀 |
| 电控系统 | 西门子PLC、触摸屏、MCC柜、操作箱 |
| 液压系统 | 液压泵站、力士乐/威克斯阀件、耐高温油缸 |

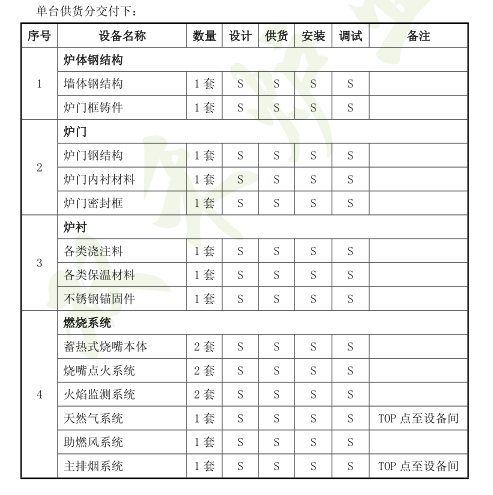

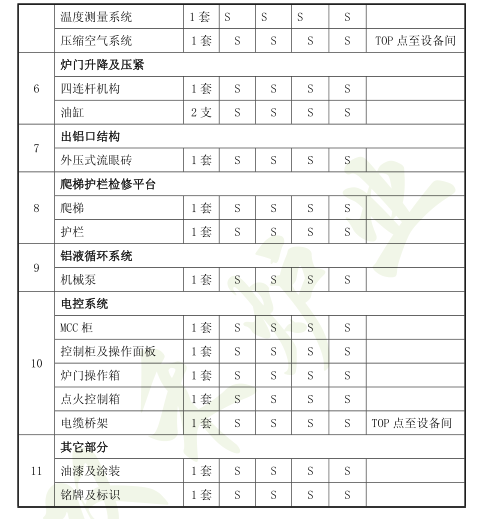

五、供货与分工界面
5.1 卖方供货范围
炉体钢结构、炉门及液压系统
全浇注炉衬（含锚固件、保温材料）
燃烧系统（烧嘴、阀站、风机、管路）
铝液循环系统（机械泵）
电控系统（PLC柜、操作台、电缆桥架至设备端）
出铝口、爬梯护栏平台
技术资料（图纸、说明书、合格证）
5.2 买方负责范围
土建基础、管沟、预埋件
水、电、气、压缩空气接至TOP点
安装用天车及操作人员
炉料、液压油、烘炉燃料
试车期间值班人员
六、项目实施计划
6.1 交货周期
合同生效后，单台炉子交货周期如下：
| 阶段 | 时间（天） | 累计（天） |
|---|---|---|
| 合同生效 | 0 | 0 |
| 基础提资 | 7 | 7 |
| 图纸设计 | 13 | 20 |
| 生产制造 | 25 | 45 |
| 安装调试 | 45 | 90 |
| 烘炉 | 20 | 110 |
6.2 安装调试
卖方负责安装，买方配合提供天车、水电等
冷态调试以卖方为主，热态调试以买方为主
卖方24小时技术支持
七、验收标准
7.1 考核指标
| 项目 | 标准 |
|---|---|
| 装炉量 | 8吨（炉门槛以下100mm） |
| 综合熔化率 | ≥1.5吨/小时 |
| 吨铝能耗 | ≤55 Nm³/吨铝 |
| 炉壁温度 | ≤环境温度+55℃（1000℃炉温时） |
7.2 执行标准
《工业管道工程施工验收规范金属管道篇》
《电气装置安装工程及验收规范》
GBJ211-87《工业炉砌筑工程施工及验收规范》
GB/T35076-2018《机械安全 生产设备安全通则》
八、质量保证与售后服务
8.1 质保期
设备验收合格后12个月（易损件除外）
炉衬寿命≥4年（渣线等易损部位除外）
8.2 售后服务
质保期内免费维修更换缺陷部件
质保期后备品备件按成本价供应
每半年一次现场巡检
终身技术支持
九、技术资料交付
卖方提供：
炉组平面配置图、基础条件图
炉子总图、气动系统图、炉衬砌筑图
电控原理图、接线图
操作说明书、维护手册
外购件合格证、说明书
易损件清单
交付形式：纸质2份 + 光盘/U盘电子版
十、结论
本技术方案采用8吨侧井炉+机械泵铝液循环系统，针对铝屑类原料特点进行专项设计，具备：
能耗低：≤55Nm³/吨铝
烧损低：≤2%
效率高：≥1.5吨/小时
环保安全：收尘系统完善，安全联锁齐全
设备配置成熟，供货分工明确，能够满足日产20吨铝屑项目的生产需求。
